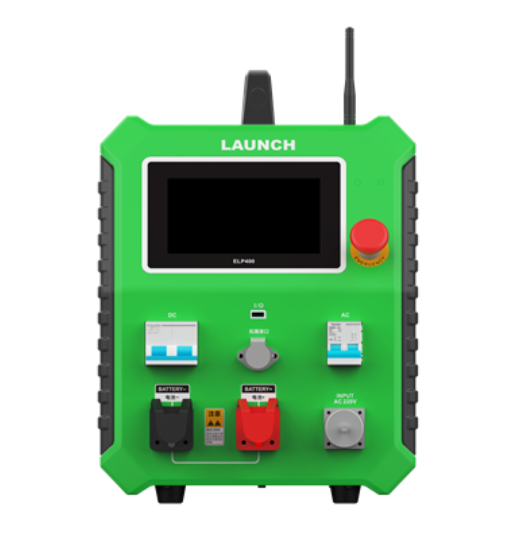

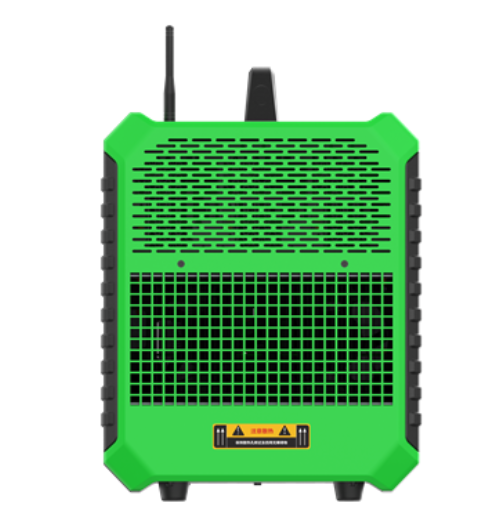

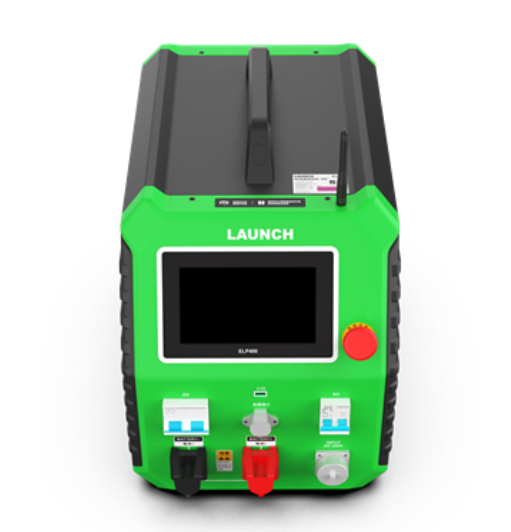

Устройство зарядки и разрядки аккумуляторного блока электромобиля LAUNCH

ELP400
Модуль зарядки и разрядки аккумуляторных батарей для электромобилей
ELP400 имеет встроенные различные режимы тестирования и обслуживания, подходящие для тестирования разряда, зарядки, циклической зарядки и разряда различных литиевых батарей, представленных на рынке.

Благодаря интеллектуальной операционной системе и поддержке беспроводной передачи данных, он помогает поддерживать и управлять аккумуляторной батареей, тем самым продлевая срок ее службы.

Особенности
1. 7-дюймовый сенсорный ЖК-экран и интуитивно понятное меню упрощают управление.

2. Портативный, удобный для переноски и транспортировки.

3. Подходит для тестирования всех распространенных литиевых батарей с различными уровнями напряжения.

4. Тестирование с выравниванием напряжения позволяет полностью активировать производительность литиевой батареи.

5. Поддержка интеллектуальной функции выравнивания и настройки параметров выравнивания напряжения.

6. Использование технологии широтно-импульсной модуляции обеспечивает высокую эффективность, высокий коэффициент мощности, низкий уровень шума и электромагнитных помех.

7. Поддержка многоуровневой защиты и настроек сигнализации при отклонениях напряжения, тока и температуры для защиты батареи и балансира.

8. Поддержка функций защиты, таких как защита от перенапряжения, пониженного напряжения, перегрузки по току, короткого замыкания на выходе, защита от обратной полярности и защита от перегрева.

9. Многоуровневая автоматическая остановка разряда делает режим тестирования более интеллектуальным и гибким, предотвращая перезаряд и переразряд.

10. Возможность индивидуальной настройки общего времени зарядки, времени поддержания постоянного напряжения, емкости зарядки и зарядного тока.

Технические характеристики
Входное напряжение переменного тока 90~265 В
Передача данных: CAN RS485
USB-накопитель для выгрузки данных
Память данных: 16 ГБ
Модуль сбора данных: выборка с помощью коммуникационного жгута
Точность группового напряжения ≤±0,5% от полной шкалы ±0,3 В, разрешение: 0,001 В
Точность напряжения ячейки ≤±0,1% от полной шкалы ±5 мВ, разрешение: 0,001 В
Точность измерения тока ≤±1% от полной шкалы + 0,2 А, разрешение: 0,1 А
Диапазон напряжения зарядки/разрядки: постоянный ток 2~260 В
Диапазон тока зарядки 0~100 А, максимальная мощность 4,4 кВт
Диапазон тока разрядки 0~100 А, максимальная мощность 7,2 кВт
Управление зарядкой: зарядка постоянным током + зарядка постоянным напряжением
Режим разрядки: разрядка постоянным током
Сбор данных о зарядке и разрядке: активное измерение в камере + сбор данных через внешний CAN-интерфейс
Защита от зарядки и разрядки аккумуляторной батареи, защита от перезаряда и чрезмерного разряда аккумуляторной батареи,

защита от перегрева аккумуляторной батареи
Защита основного блока от перегрева, перегрузки по току, срабатывания защиты от неконтролируемого тока
Исполнительный механизм отключения: автоматический выключатель постоянного тока + разблокировка
Защита от обратного подключения: отключение питания линии электропередачи и основного кабеля
Защита от перегрева: перегрев корпуса при температуре 100℃ до 85℃; Перегрев радиатора более 100℃
Сигнализация: ЖК-дисплей + звуковой сигнал
ПРОВЕРКА БЕЗОПАСНОСТИ
Проверка на пробой: Вход переменного тока - металлический корпус: 2200 В постоянного тока, 1 мин. Вход переменного тока - металлический корпус
Вход постоянного тока - выход: 2200 В постоянного тока, 1 мин. Вход постоянного тока - корпус
УСЛОВИЯ РАБОТЫ
Метод излучения: Принудительное воздушное охлаждение
Температура: Диапазон рабочих температур: -5~40℃
Температура хранения: -20~70℃
Влажность: Относительная влажность 0~90% (40±2℃)
Высота над уровнем моря: Номинальная высота 2000 м
РАЗМЕРЫ И ВЕС
Габариты/Вес: 445*329*540 (мм)/25,6 кг
