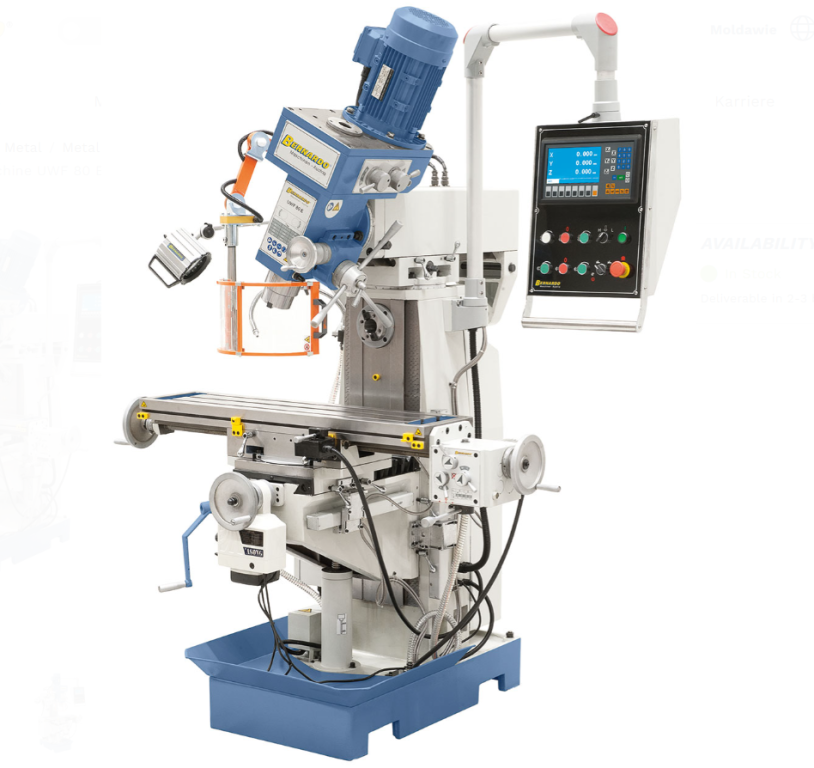

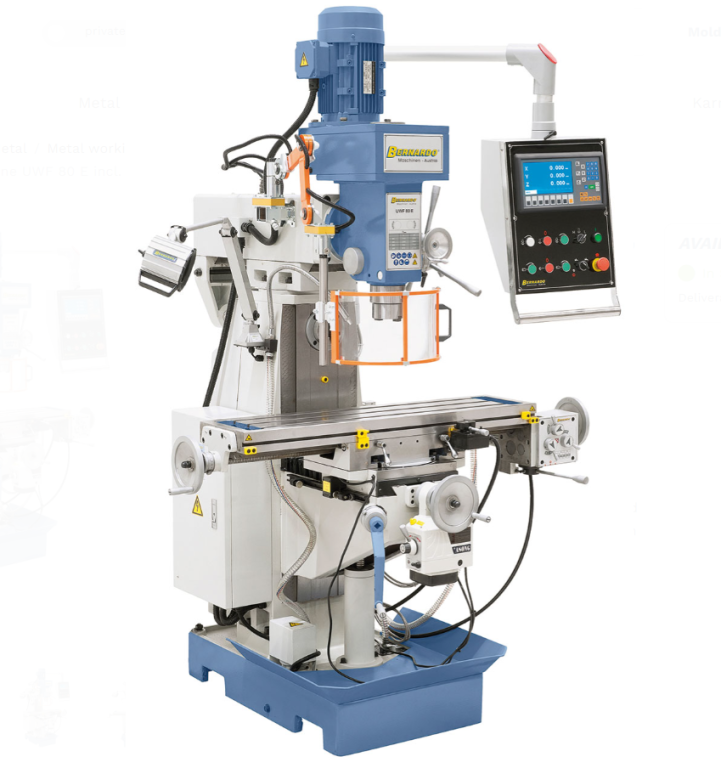

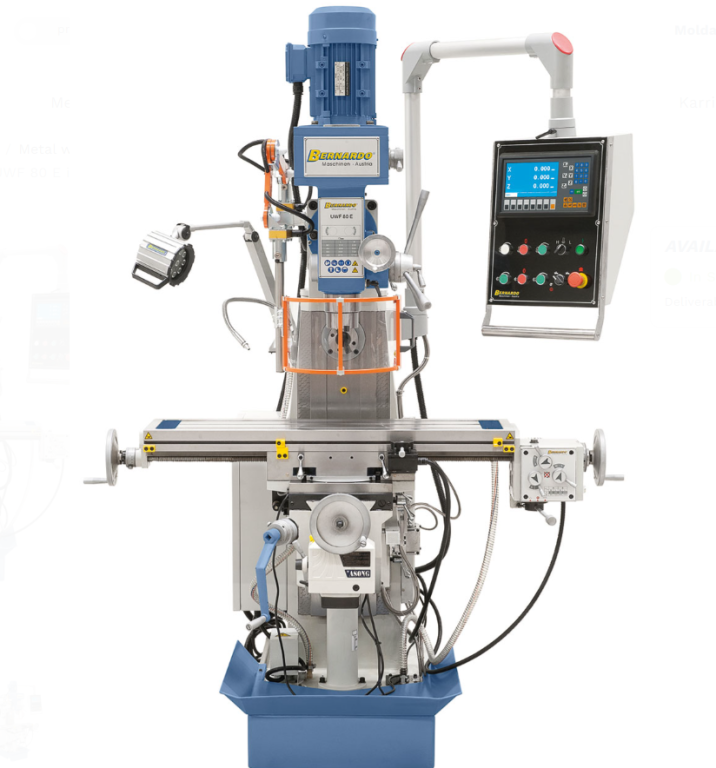

Универсальный фрезерный станок UWF 80 E, включая 3-осевой цифровой дисплей ES-12 H и подающее устройство для оси Y.

Характеристики изделия

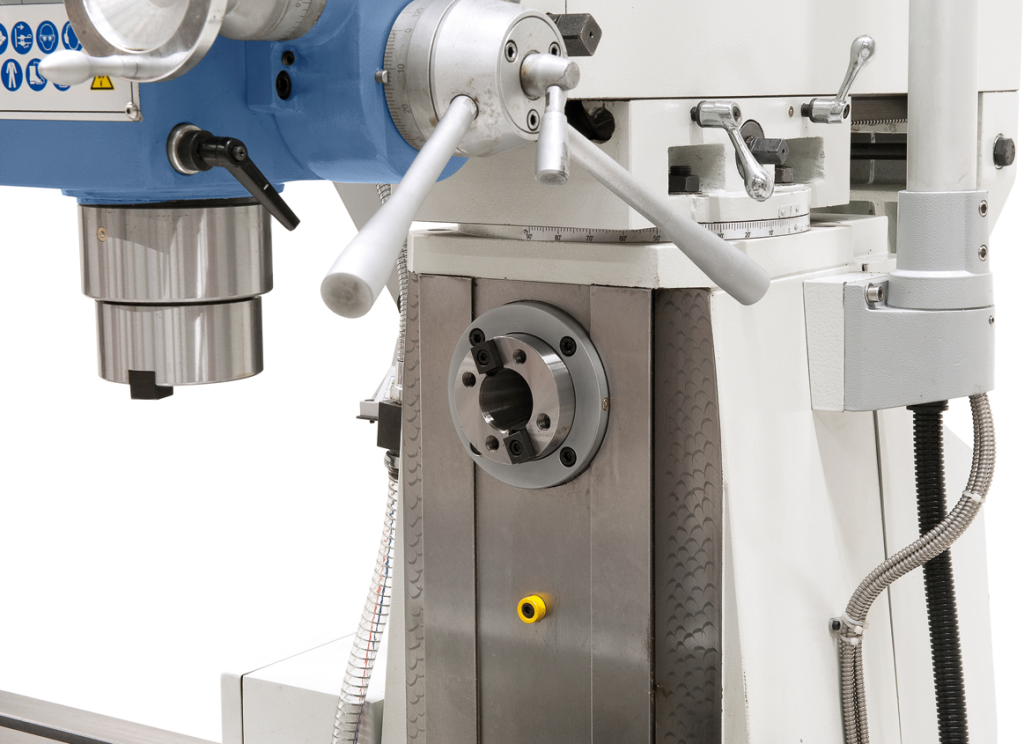

Горизонтальный и вертикальный шпиндель расширяют возможности применения
Наклон фрезерного стола на 45º влево и вправо
Шариковые подшипники гарантируют высокую концентричность (≤0,015 мм) и точность

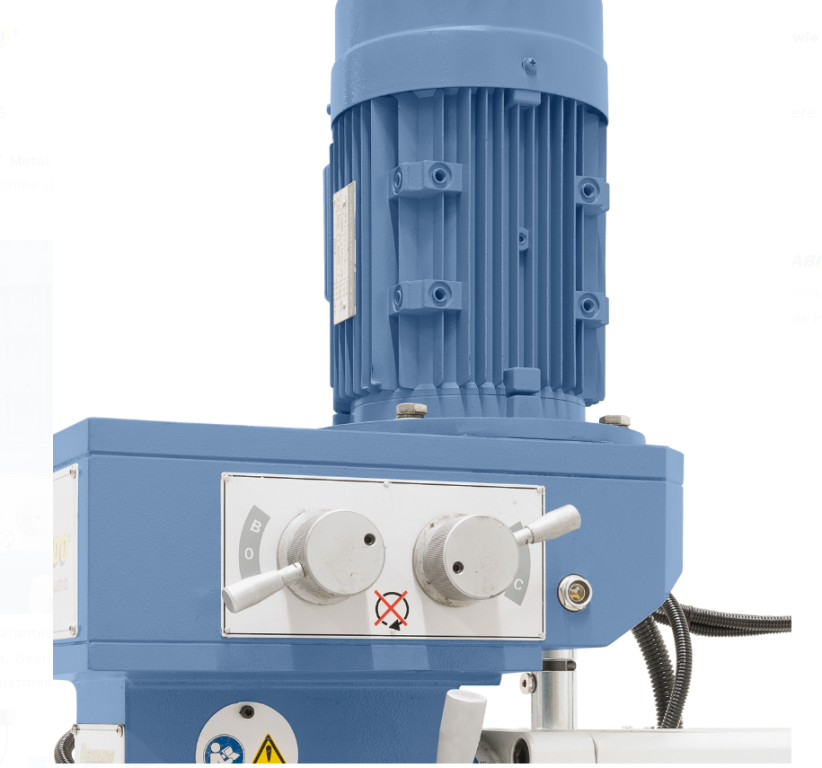

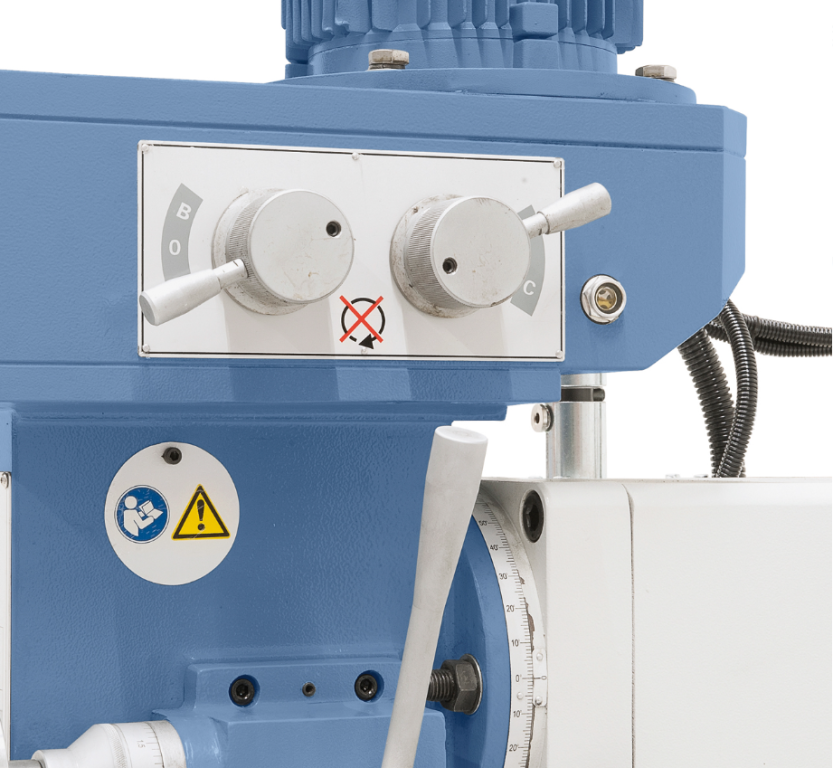

Удобная регулировка скорости вращения шпинделя
Наклон фрезерной головки от -90º до +90º
Большая зона зажима 1000 x 240 мм

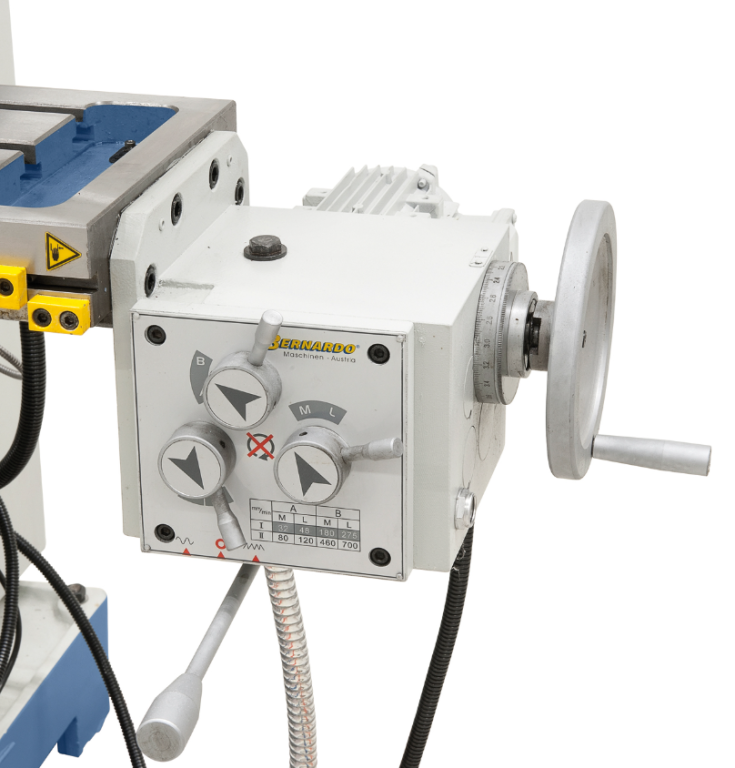

Автоматическая подача стола по осям X и Y, включая быструю подачу
Маятник позволяет осуществлять подачу шпинделя при фрезеровании

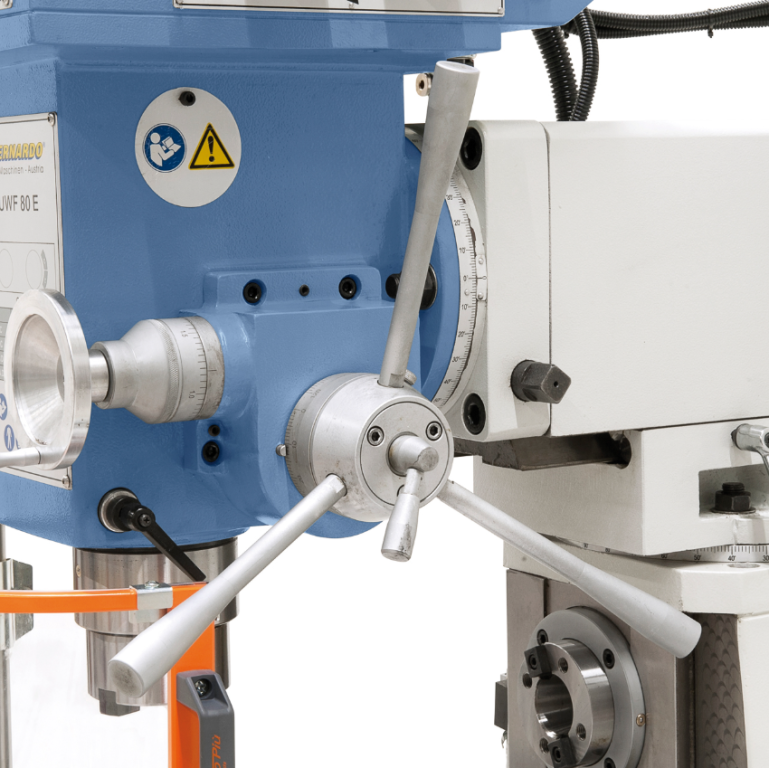

Звездообразная рукоятка позволяет осуществлять подачу шпинделя при сверлении
Муфта позволяет легко регулировать подачу от ручной до точной
Вращение влево и вправо для нарезания резьбы
Направляющая типа «ласточкин хвост» для зубчатой ​​головки
Поперечный стол с обработанной поверхностью и Т-образными пазами
Технические характеристики изделия
Размер стола

1000 x 240 мм

Конус шпинделя

ISO 40

Скорость вращения вертикального шпинделя

(8) 115 - 1750 об/мин

Горизонтальный шпиндель Скорость

(9) 60 - 1350 об/мин

Ход шпинделя

125 мм

Продольное перемещение (x)

590 мм

Поперечное перемещение (y)

180 мм

Вертикальное перемещение (z)

320 мм

Расстояние от шпинделя до стола

0 - 375 мм

Расстояние от шпинделя до колонны

230 - 685 мм

Наклонные столы

-45° до +45°

Диапазон наклона шпиндельной головки

-90° до +90°

Диапазон продольной подачи

(8) 32 - 700 мм/мин

Размер Т-образного паза

14 мм

Вертикальный двигатель

0,85 / 1,5 кВт

Горизонтальный двигатель

1,5 кВт

Габариты станка (Ш x Г x В)

1500 x 1430 x 2100 мм

Вес: около

980 кг

Комплектация поставки:

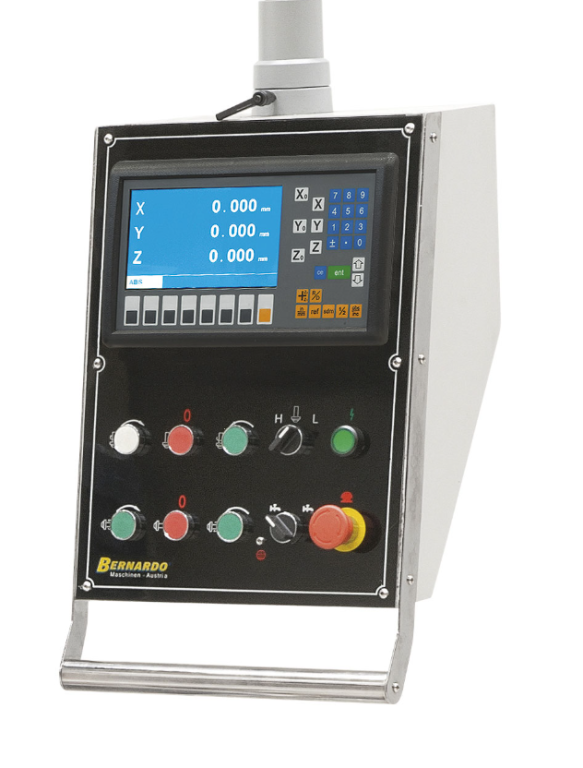

3-осевой цифровой дисплей ES-12 H с ЖК-экраном
Тяговое устройство M 16
Светодиодная подсветка станка
Система охлаждения
Электрическая подача по оси X

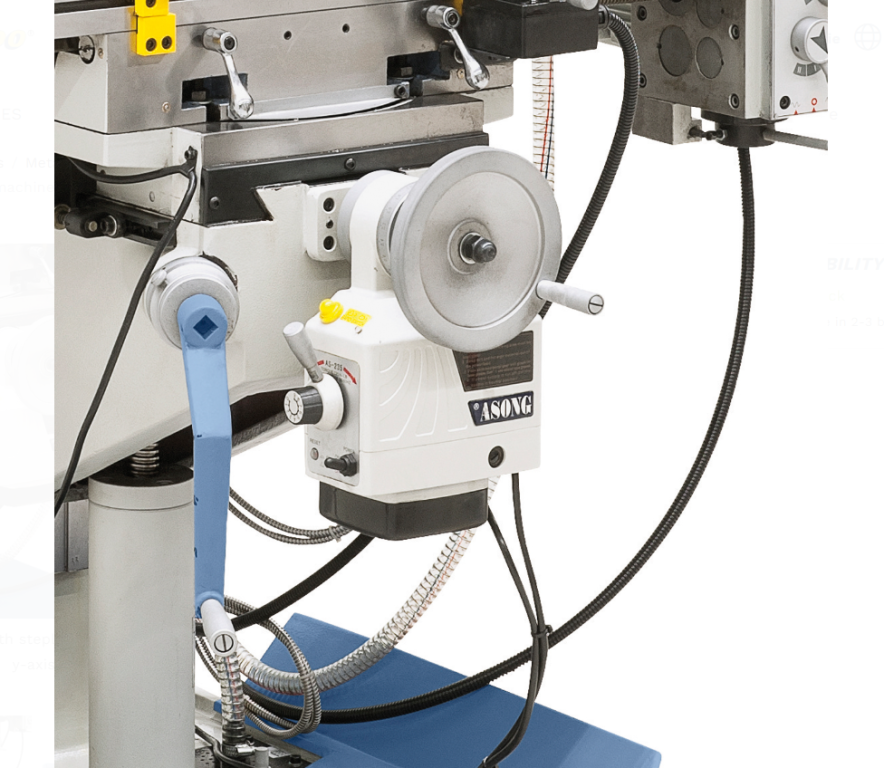

Электрическая подача по оси Y
Адаптер ISO 40 / MT 3
Адаптер ISO 40 / B 18
Конусная втулка Морзе MT 3/2
Длинная фрезерная оправка ISO 40 / 27 мм

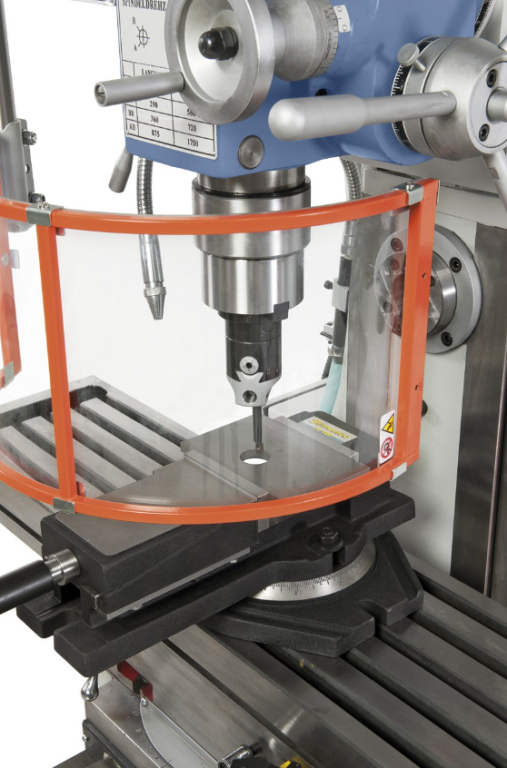

Регулируемое защитное устройство

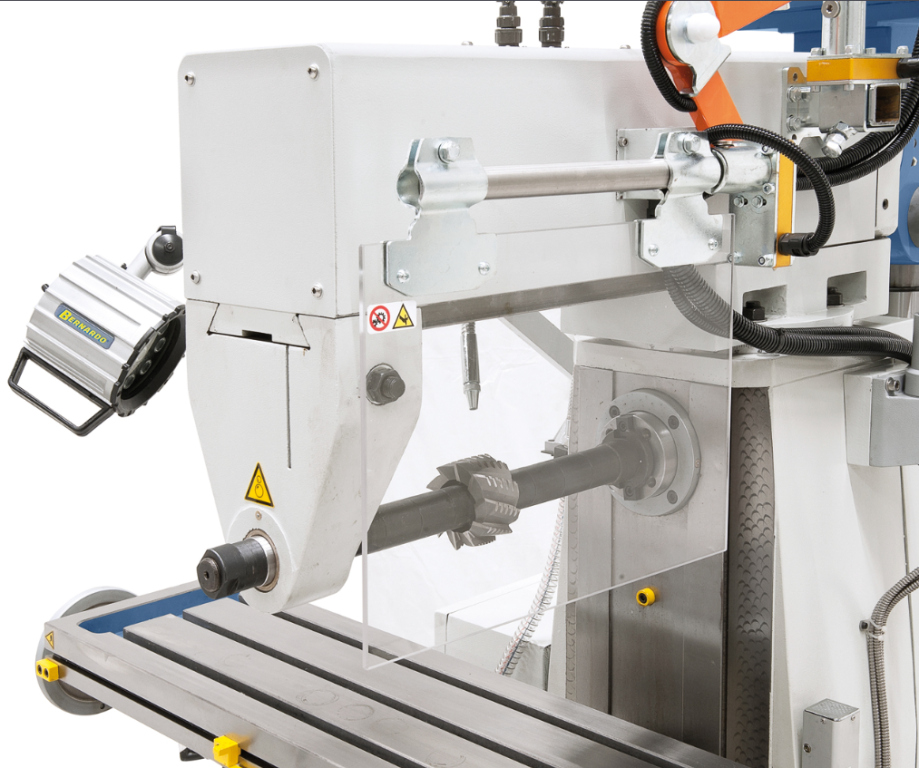

Защитный кожух для горизонтального фрезерования
Горизонтальный контрподшипник
