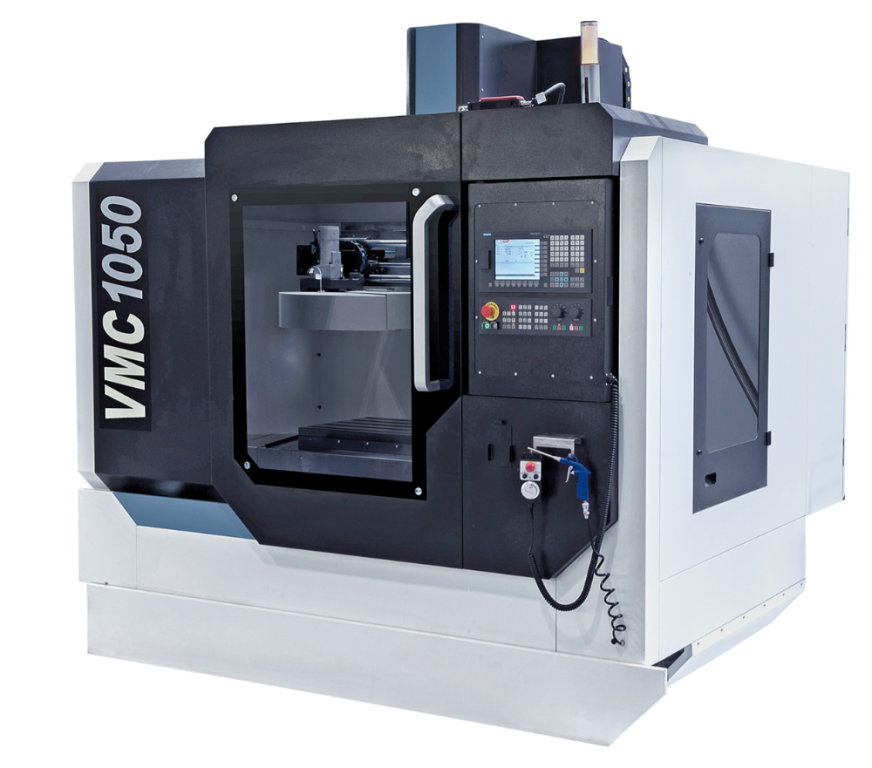

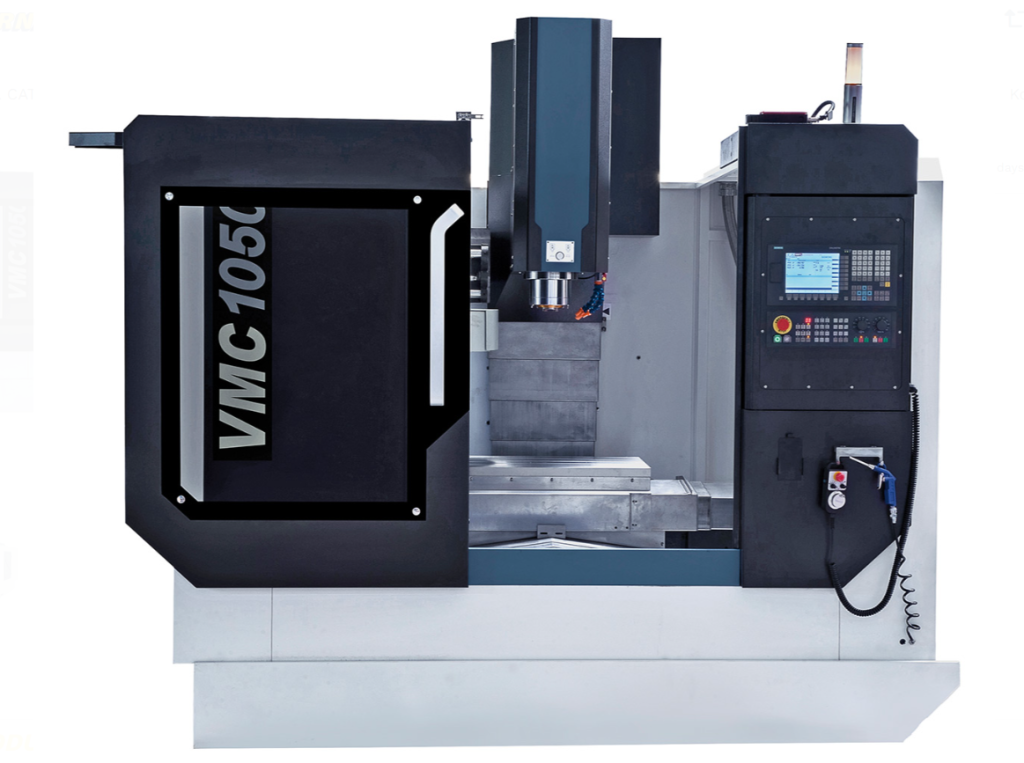

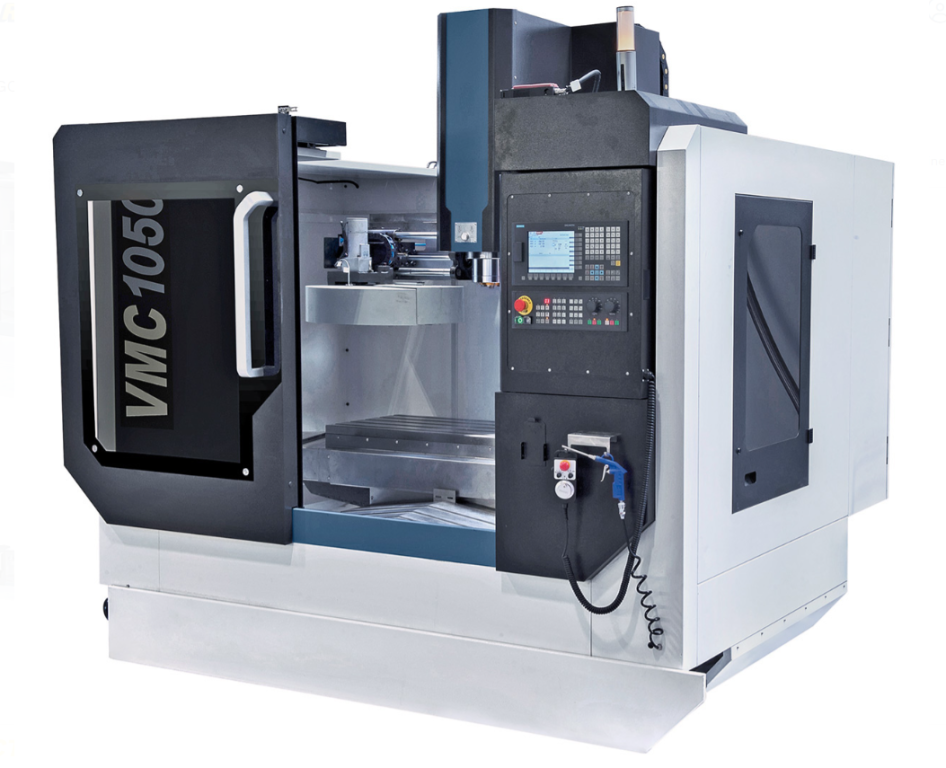

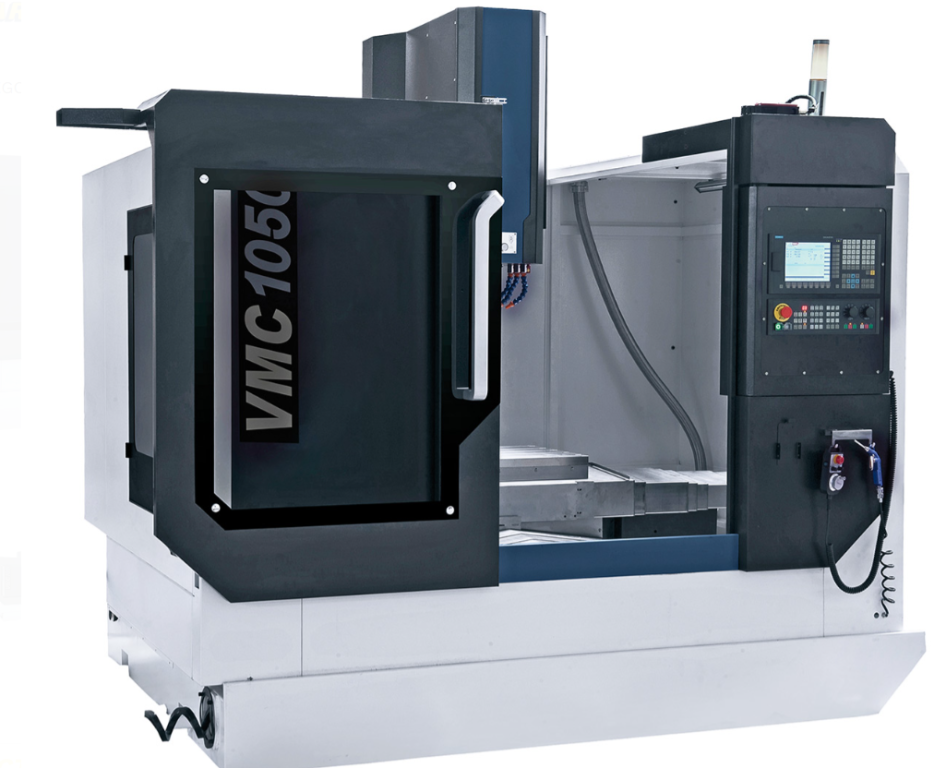

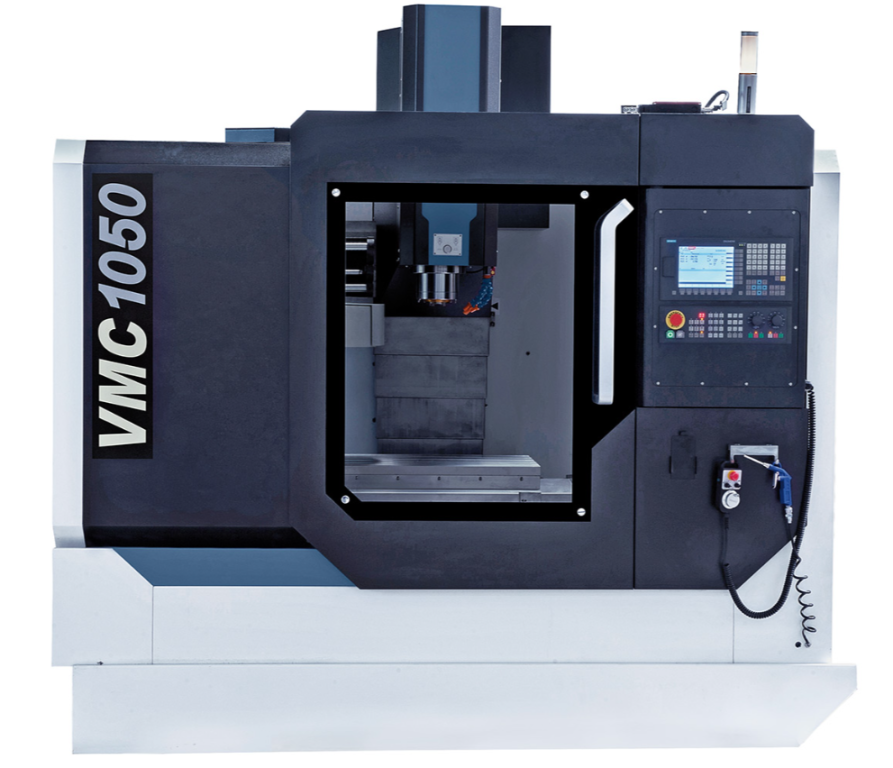

Вертикальный обрабатывающий центр с ЧПУ VMC 1050 с системой управления Siemens SINUMERIK 808D Advanced 16

Характеристики изделия
Прецизионные линейные направляющие и мощные сервоприводы для высокой скорости перемещения по всем осям и большой нагрузки на заготовку

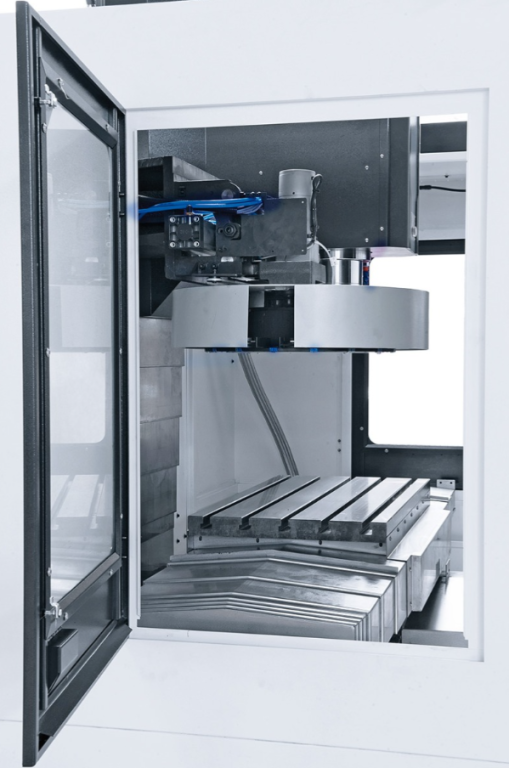

Корпус станка с раздвижной дверью и двумя боковыми дверями для удобного доступа
Высокая эффективность благодаря обширной стандартной комплектации, а также большому количеству дополнительных принадлежностей
Устойчивая литая рама в жесткой конструкции станины для плавной работы и оптимальной производительности фрезерования

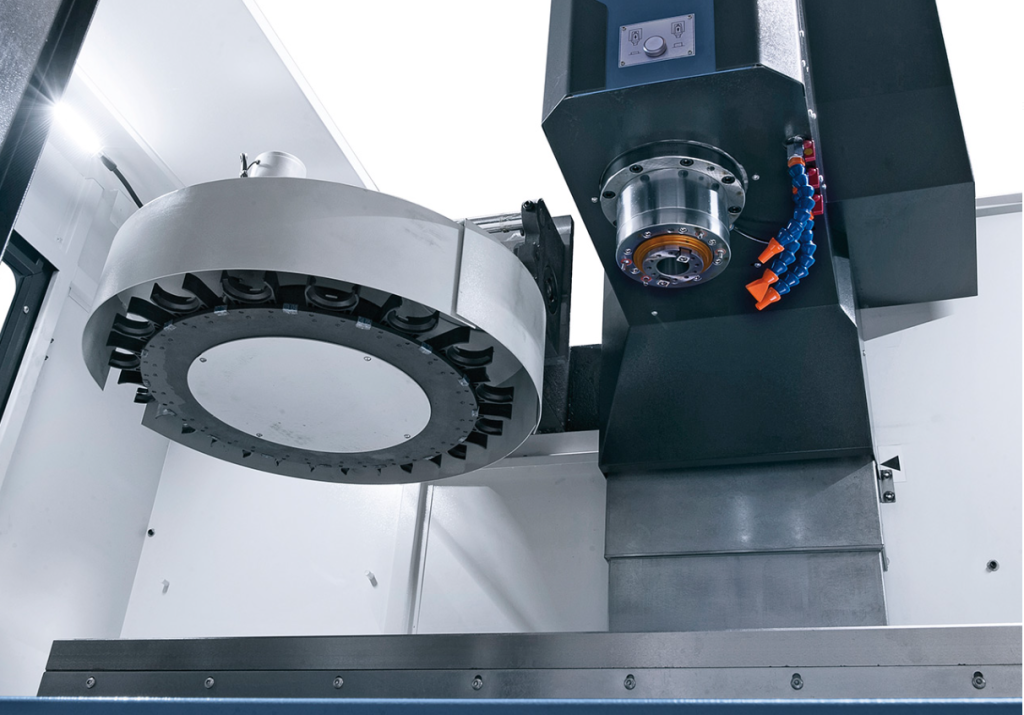

Автоматическая 16-позиционная система смены инструмента в карусельной конструкции
Прецизионные шариковые винты с предварительно натянутыми гайками по всем 3 осям
Централизованная смазка направляющих и шариковых винтов

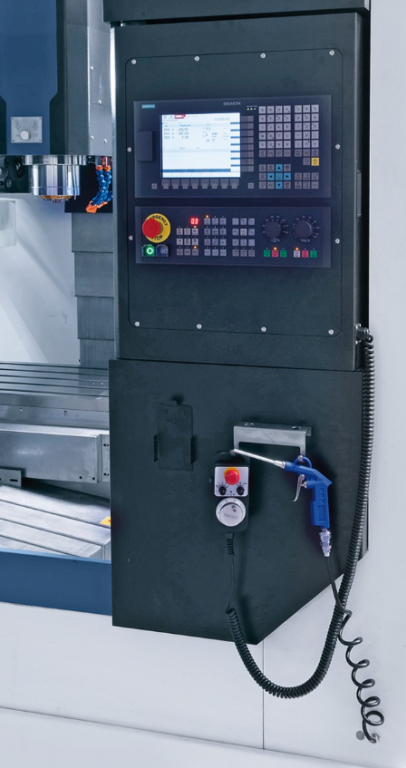

Эргономично расположенные элементы управления на поворотной панели управления

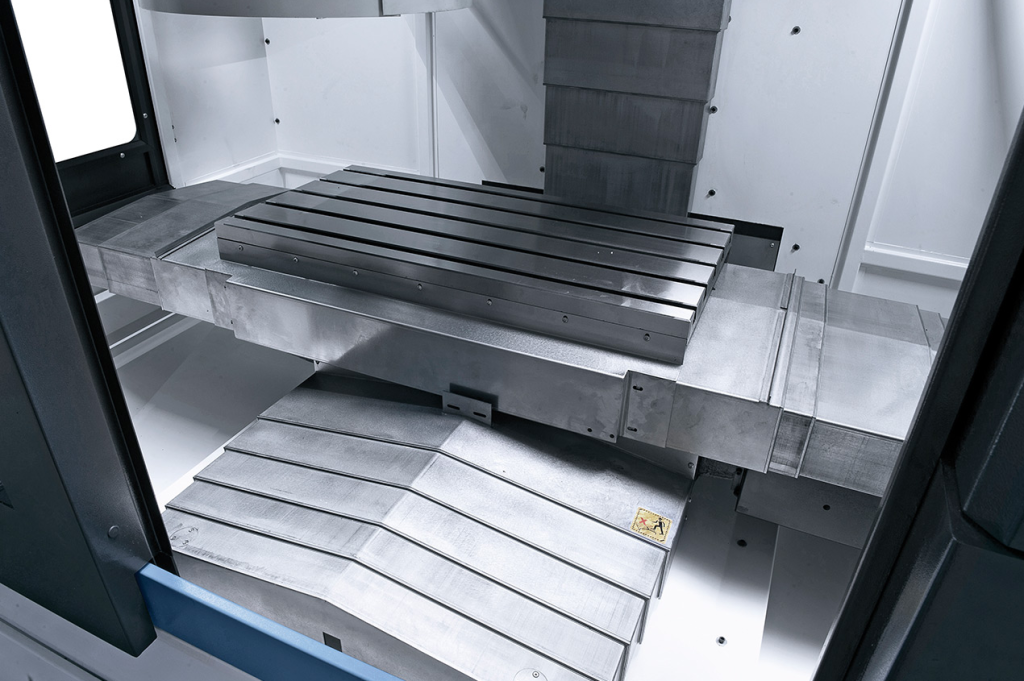

Большой, обработанный на станине, цельный поперечный стол
Технические характеристики изделия

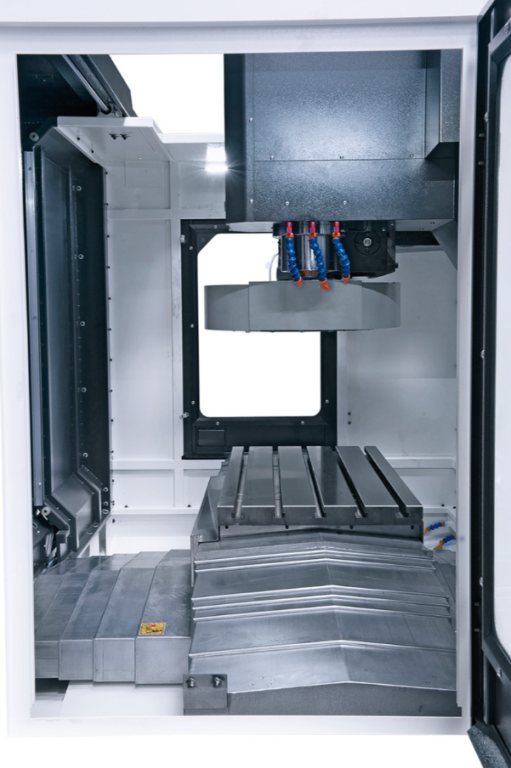

Рабочая зона

Размер стола

1000 x 500 мм

Конус шпинделя

BT 40

Бесступенчатая скорость вращения шпинделя

40 - 8000 об/мин

Перемещение по оси X

850 мм

Перемещение по оси Y

500 мм

Перемещение по оси Z

500 мм

Расстояние от шпинделя до поверхности листа

110 - 610 мм

Глубина обработки

560 мм

Нагрузка на стол

500 кг

Т-образный паз (количество / ширина / расстояние)

5 / 18 / 100 мм

Подача

Рабочая подача по осям X, Y и Z

10 - 10 000 мм/мин

Быстрая подача по осям X и Y

30 000 мм/мин

Быстрая подача по оси Z

24 000 мм/мин

Точность

Точность позиционирования

± 0,005 мм

Точность повторения

± 0,003 мм

Держатель инструмента

Количество инструментальных станций

16 шт.

Размер инструмента Ø x L макс.

130 x 300 мм

Максимальный вес инструмента:

8 кг

Время смены инструмента:

7 сек.

Мощность двигателя: шпиндельный двигатель:

11,0 кВт

Габаритные размеры станка (Ш x Г x В):

2500 x 2200 x 2400 мм

Приблизительный вес:

5500 кг

Комплектация поставки
Система управления Siemens Sinumerik
Подготовка для установки 4-й оси
Электронный маховик с кнопкой аварийной остановки
Сервоприводы Siemens для всех 3 осей
16-позиционный инструментальный сменщик
Спиральный конвейер для стружки
Прецизионные линейные направляющие по всем осям
Автоматическая функция продувки шпинделя
Автоматическая ориентация шпинделя
Корпус станка с 1 передней сдвижной дверью
Защитное стекло CE
Блокировка безопасности
Светодиодная подсветка станка

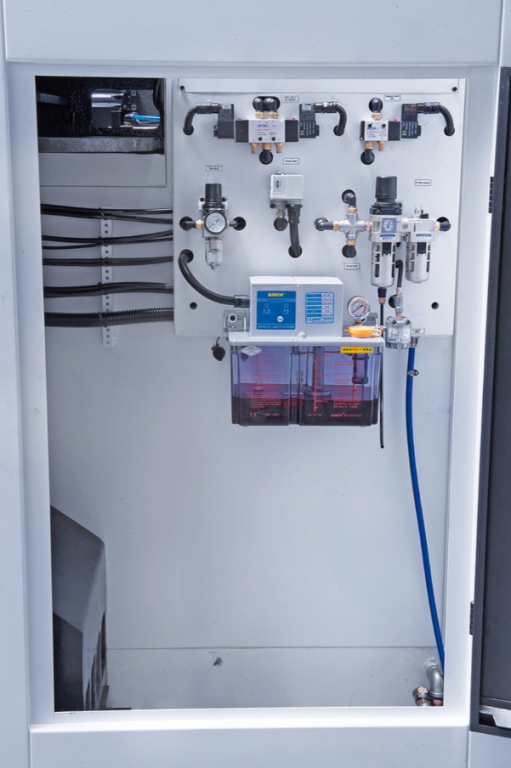

Автоматическая централизованная смазка
Пневматический пистолет
Телескопическая крышка по осям x, y и z
Система охлаждения
