Основные
Производитель MTM
Страна производитель Польша
Коэффициент полезного действия 92 %
Виды топлива Жидкое
Мощность номинальная 80 кВт
Номинальный расход жидкого топлива на горелку 8 кг/час
Регулирование Одноступенчатое
Тип работы горелки Вентиляторная
Виды жидкого топлива Отработанное масло, Печное, Дизельное
Пользовательские характеристики
Необходимая производительность компрессора для сжатого воздуха 75 литр/мин

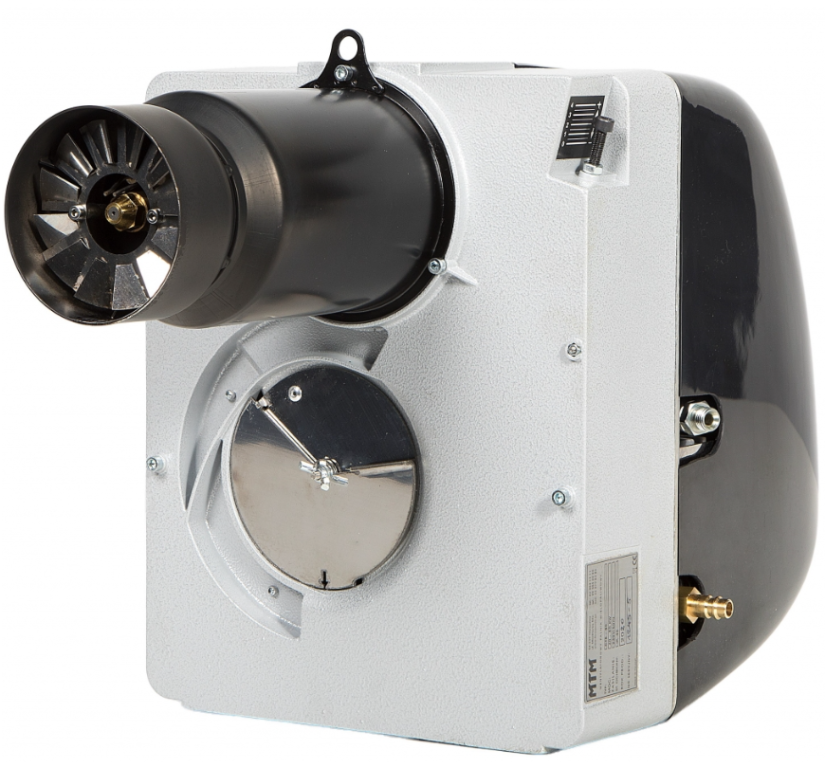

Горелка на отработанном масле MTM CTB-80 мощностью в диапазоне от 40 кВт до 80 кВт. Это универсальная горелка, главной задачей которой является сжигание отработанного масла. Устанавливается в твердотопливные котлы, в газовые и дизельные котлы, а также в воздушние теплогенераторы и покрасочные камеры для автомобилей.
Чаще всего используется на СТО, производствах и цехах, где отработка в избытке.
Преимущества горелки на отработанном масле MTM CTB-80
 |
Высокая безопасность и стабильность работы |
|
Производство - Польша |
|
Возможность установки в дизельные, газовые и твердотопливные котлы |
|
Всеядность |
|
Высокий КПД сжигания топлива и низкий уровень выбросов вредных веществ в атмосферу |
|
Рабочий диапазон мощности от 40 кВт до 80 кВт |
Топливо для горелки
|
Отработанное моторное масло |
|
Отработанные трансмиссионные масла |
|
Отработка гидравлических жидкостей |
|
Растительные масла |
|
Животные жиры |
|
Дизельное топливо |
Комплектация
 |
Горелка |
|
Топливный насос с двигателем |
|
Фильтр топливный |
|
Топливный шланг 1 метр |
|
Крепежные элементы с прокладкой |
|
Техническая документация и Гарантийный талон |
Для работы необходимо подключение сжатого воздуха от компрессора
Конструкция
Схема работы горелки
Шестирёнчатым насосом из удаленной емкости, через фильтр тонкой очистки, топливо подается по топливным магистралям в горелку. В блоке подогревателя нагревается до нужной температуры и поступает в форсунку для распыления и розжига. Топливо распыляется эжекционным способом благодаря подачи сжатого воздуха под давлением от воздушного компрессора. Воздух для поддержки горения подается вентилятором горелки.
Горелка оснащается Топливной подачей и фильтром (топливный насос с двигателем) !!!
Гидравлическая схема
| 1. Фильтр топливный | 6. Регулятор давления дифференциальный (датчик работы вентилятора вторичного воздуха) |
| 2. Топливный насос с двигателем | 7. Регулятор давления первичного воздуха (датчик мин.давления воздуха от компрессора) |
| 3. Электро-клапан топливный | 8. Манометр давления первичного воздуха |
| 4. Редуктор давления первичного воздуха (воздух от компрессора) | 9. Распыляющая форсунка |
| 5. Электро-клапан сжатого воздуха | 10. Вентилятор горелки вторичного воздуха (воздух для горения) |
Габаритные и присоединительные размеры
Технические характеристики
