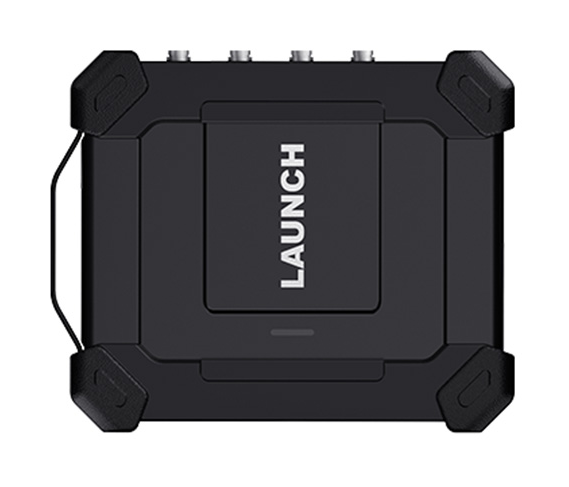

Модуль LAUNCH Scopebox O2-1

O2-1 Scopebox
Сложные электрические неисправности? Решите их.
Благодаря новой конструкции и модернизированному оборудованию, LAUNCH O2-1 Scope Box представляет собой универсальный и простой в использовании модуль, который обнаруживает неисправности высокой степени сложности в различных электрических компонентах, таких как датчики, исполнительные механизмы и цепи. Интегрируясь со сканерами серии X-431 через приложение O2-1, O2-1 обеспечивает точную и исчерпывающую диагностику неисправностей, позволяя автосервису и техническому специалисту расширить функциональность своего сканера.

Особенности
1. Возможность записи и воспроизведения данных осциллограмм высокого разрешения для последующего анализа. Функция включения одной кнопкой

позволяет пользователю записывать определенную осциллограмму, что делает процесс на 70% эффективнее по сравнению с другими осциллографами.

2. Доступ к 23 вариантам автоматических измерений, отображаемым на одном экране для удобного переключения.

3. Возможность ввода имен и символов непосредственно щелчком по виртуальной клавиатуре, что упрощает процесс и

способствует повышению эффективности на 90%.

4. Буферная память до 50 МБ.

5. Использование функции масштабирования для просмотра точных деталей.

6. Настраиваемые параметры системы, которые можно сохранить в виде файлов конфигурации для просмотра.

7. Функция самокалибровки позволяет оптимизировать тракт сигнала осциллографа для максимальной точности измерений.

8. Увеличивает количество математических операций с осциллограммами, таких как сложение, вычитание, умножение и функция БПФ, для высокоуровневого анализа осциллограмм.

9. Множество автомобильных тестов, включая проверку цепей, датчиков, исполнительных механизмов, системы зажигания и многое другое.

10. Многоязычный пользовательский интерфейс.

11. Синхронизация данных через USB на внешние устройства, такие как ноутбук, планшет и т. д.

Технические характеристики
4 канала
Полоса пропускания 100 МГц
Время нарастания ≤3,5 нс (типичное)
Точность ±3%
Входное сопротивление 1 МОм ± 1,5%
Тип входа Однополярный, разъем BNC
Входная связь DC, AC
Защита от перегрузки ±200 В на одном входе
Диапазон временной базы 50 нс ~ 1 кс (1 канал), 100 нс ~ 1 кс (2 канала), 200 нс ~ 1 кс (4 канала)
Вертикальное разрешение 8 бит
Буферная память 50 МБ (для 4 каналов)
Питание: порт USB, порт DC IN
Обмен данными через USB
Режимы запуска: обычный, автоматический и одиночный SEQ
Расширенные триггеры: фронт, ширина импульса
